產品描述

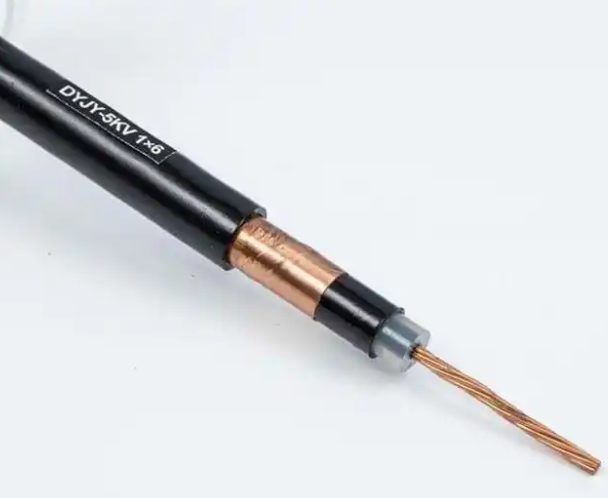

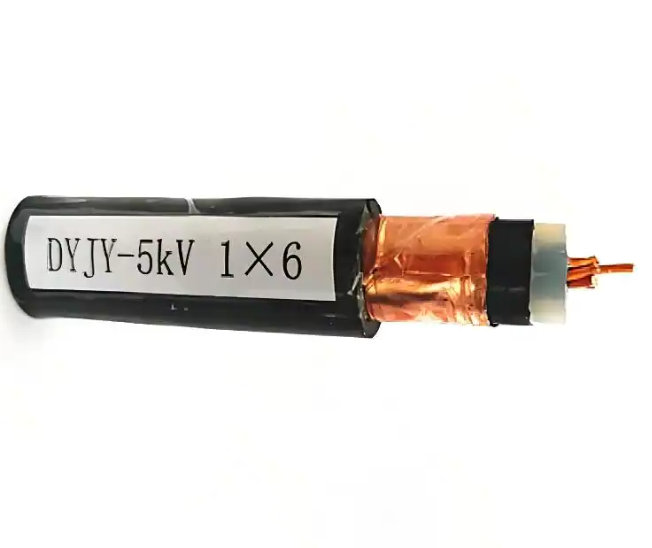

機場助航燈光用電纜DYJY-5kV DYJV-5kV
機場助航燈光用電纜DYJY-5kV DYJV-5kV產品簡介
機場助航燈光用電纜DYJY-5kV DYJV-5kV產品簡介
額定電壓：5KV
1、產品執行標準：機場助航燈光用電纜DYJY-5kV DYJV-5kV執行MH/T6049-2008標準.
2、產品介紹
機場助航燈光回路用埋地電纜適用于機場助航燈光和信號燈系統主回路用埋地的電纜。
3、機場助航燈光用電纜DYJY-5kV DYJV-5kV使用特性
3.1額定電壓為5kV。
3.2電纜導體的***高額定溫度為90℃。
3.3短路時（***長持續時間為5s）導體***高溫度不超過250℃。
3.4電纜的允許彎曲半徑不小于12倍電纜外徑。
3.5抗水樹型交聯聚乙烯絕緣適用于潮濕環境條件下長期運行。
4、產品型號代號、代號含義、名稱及規格
4.1產品型號代號、含義
| 型號代號 | 代號含義 |
| D | 機場助航燈光回路用埋地電纜 |
| T | 銅導體 |
| YJ | 交聯聚乙烯絕緣 |
| V | 聚氯乙烯護套 |
| Y | 聚乙烯護套 |
4.2產品型號、名稱、規格
| 型號 | 額定電壓 | 名稱 | 規格 |
| DYJY | 5kV | 5kV銅芯交聯聚乙烯絕緣聚乙烯護套機場助航燈光回路用埋地電纜 | 1X6 |
| DYJV | 5kV銅芯交聯聚乙烯絕緣聚聚乙烯護套機場助航燈光回路用埋地電纜 |
5、產品電纜參考外徑及重量等參數
| 型號 | 規格 mm2 | 導體外徑 mm | 絕緣標稱厚度 mm | 金屬屏蔽***薄厚度 mm | 護套***薄厚度 mm | 電纜外徑 mm | 電纜參考重量 kg/km |
| DYJY-5kV | 1X6 | 3.1 | 2.8 | 0.07 | 1.40 | 15.9 | 252 |
| DYJV-5kV | 1X6 | 3.1 | 2.8 | 0.07 | 1.40 | 15.9 | 271 |
6、主要技術指標
6.1導體電阻：
成品電纜20℃導體電阻應不大于3.08Q/km。
6.2交流電壓試驗：
成品電纜通過18kV/5min工頻交流電壓試驗，無任何擊穿。
6.3局部放電試驗
成品電纜應18kV試驗電壓下，放電量均不大于10pC。
7、電纜的主要電氣性能
| 試驗項目 | 試驗條件 | 技術要求 |
| 導體直流電阻 | 20℃ | ≤3.08Ω/km |
| 交流電壓試驗 | 施加交流電壓18kV持續5min | 電纜絕緣不擊穿 |
| 局部放電試驗 | 施加交流電壓18kV | （例行試驗）放電量不大于10pC （型式試驗）放電量不大于5pC |
| 4h交流電壓試驗 | 施加交流電壓20kV持續4h | 電纜絕緣不擊穿 |
| 絕緣電阻 | 20℃ | ≥1500MΩ·km |
| 90℃ | ≥1.5MΩ·km |
