產品描述

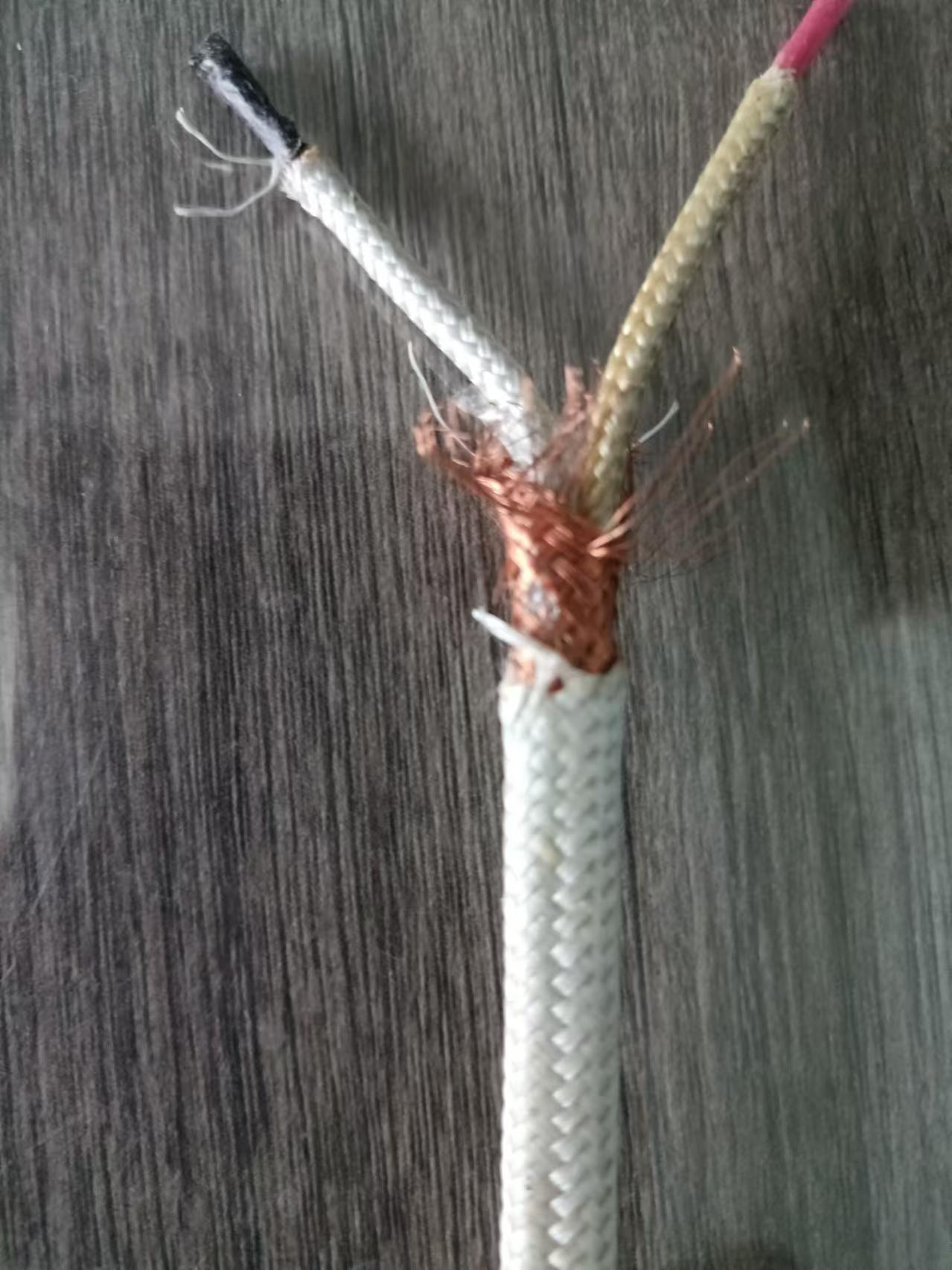

多股絞合導體補償導線
多股絞合導體補償導線適用于電熱偶用補償導線，用于電力、冶金、石油、化工、輕紡、等廠礦及科研部門中的溫度測量控制系統，該補償線纜敷設方便簡單，具有防潮耐火、、耐高溫、耐老化等特點，屏蔽可以防止外界干擾。
多股補償導線價格使用溫度：
耐火、耐溫型：-40℃~+250℃
耐火、耐高溫：-40℃~+380℃
普通型：-20℃~+100℃
多股補償導線產品特性
額定溫度：-60℃～+350℃
執行標準：GB/T4989-94等效采用IEC584-3《熱電偶第三部分-補償導線》
屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
補償導線型號按產品品種劃分為： KX、NX 、KC、EX、JX、TX、SC、RC
a)型號*個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線
c)字母“C”表示補償型補償導線
d)字母“H”表示耐高溫
e)字母“R”表示多股
f)字母“P”表示屏蔽
g)字母“F”表示聚四氟乙烯材料
h)字母“B”表示玻璃纖維材料
i)字母“S”表示jing.mi級補償導線
j)字母“G”表示一般用補償導線
溫度范圍：－40℃～+260℃～400℃可以定做耐溫0℃～1000℃的補償導線。
注：SC型補償導線可配用R型分度號熱電偶
2、產品代號及含義：
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
型號 | SC | 配用S分度號熱電偶補償導線 | 耐熱等級 | 70 | 使用溫度為70℃ |
RC | 配用R分度號熱電偶補償導線 | 105 | 使用溫度為105℃ | ||
NC | 配用N分度號熱電偶補償導線 | 200 | 使用溫度為200℃ | ||
NX | 配用N分度號熱電偶補償導線 | 250 | 使用溫度為250℃ | ||
KCA | 配用K分度號熱電偶補償導線 | 絕緣材料 | V | 聚氯乙烯 | |
KX | 配用K分度號熱電偶補償導線 | Y | 聚乙烯 | ||
EX | 配用E分度號熱電偶補償導線 | B | 聚丙烯 | ||
JX | 配用J分度號熱電偶補償導線 | F4 | 聚四氟乙烯 | ||
T | 配用T分度號熱電偶補償導線 | F46 | 聚全氯乙丙烯 |
3.型號、合金絲材料和絕緣顏色
補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | 絕緣層顏色 | ||
正級 | 負級 | 正級 | 負級 | |||
SC | 鉑銠10-鉑熱電偶 | S | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
RC | 銠13-鉑熱電偶 | R | RPC（銅） | RNC（銅鎳） | 紅 | 綠 |
KCA | 鎳鉻-鎳硅熱電偶 | K | KPCA（鐵） | KNCA（銅鎳） | 紅 | 藍 |
KCB | KPCB（銅） | KNCB（銅鎳） | 紅 | 藍 | ||
KX | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 | ||
NC | 鎳鉻硅-鎳硅熱電偶 | N | NPC（鐵） | NNC（銅鎳） | 紅 | 灰 |
NX | NPX（鎳鉻硅） | NNX（鎳硅） | 紅 | 灰 | ||
EX | 鎳鉻-銅鎳熱電偶 | E | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
JX | 鐵-銅鎳熱電偶 | J | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
TX | 銅-銅鎳熱電偶 | T | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
