產品描述

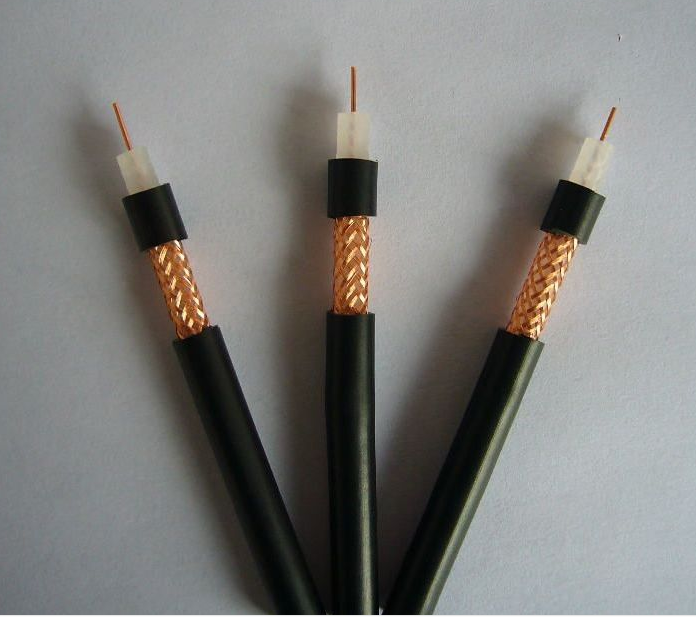

同軸射頻電纜SYV-2.5C-2V(75-2)
產品說明：
執行標準： 同軸射頻電纜SYV-2.5C-2V(75-2)執行GB/T14864-1993
構造:1、導體使用多股裸銅或鍍錫銅絲；
2、透明或發泡或氣也型PE絕緣；
3、依客戶要求得加上鋁箔；
4、依客戶要求單層或雙層、銅絲或鍍錫銅絲，編織隔離，95%屏蔽率；
5、PVC或非移動PVC外被。
用途:公共天線、視頻射頻、閉路電視監控系統、傳導系統及單向控制系統或是高頻率機器之接線或內部配線等。
規格同軸電纜
型號規格 | 內導體結構No/mm | 絕緣介質mm | 外導體（編織屏蔽） | 護套 mm | 絕緣電阻MΩ.km不小于 | 特性阻抗 Ω | 衰常熟20℃ | |||||
厚度 | 外徑 | 規格（No） | 編織角不大于 | 厚度 | 外徑 | 頻率MHZ | 衰減dB/m 不大于 | |||||
SYV-75-2 （2.5C-2V） | 7×0.15 | 0.7 | 2.0 | 64網 | 45度 | 0.60 | 4.0±0.2 | 5000 | 75±3 | 200 | 0.32 | |
SYV-75-2 （2.5C-2V） | 1×0.40 | 0.7 | 2.0 | 64網 | <45度 | 0.60 | 4.0±0.2 | 5000 | 75±3 | 200 | 0.32 | |
SYV-75-3-41 （3C-2V） | 7×0.15 | 1.05 | 3.0 | 96網 | <45度 | 0.66 | 5.0±0.25 | 5000 | 75±3 | 200 | 0.28 | |
SYV-75-3 （3C-2V） | 1×0.5 | 1.05 | 3.0 | 96網 | <45度 | 0.66 | 5.0±0.25 | 5000 | 75±3 | 200 | 0.28 | |
SYV-75-4-1 （RG-59） | 7×0.21 | 1.25 | 3.70 | 96網 | <45度 | 0.80 | 6.0±0.2 | 5000 | 75±3 | 200 | 0.22 | |
SYV-75-4-3 （RG-59） | 1×0.6 | 1.25 | 3.7 | 96網 | <45度 | 0.80 | 6.0±0.2 | 5000 | 75±3 | 200 | 0.19 |
SYV-75-5-41 （5C-2V） | 1×0.8 | 1.6 | 4.8 | 128網 | <45度 | 0.88 | 7.2±0.3 | 5000 | 75±3 | 200 | 0.15 |
SYV-75-5 （5C-2V） | 7×0.26 | 1.6 | 4.8 | 96網 | <45度 | 0.88 | 7.2±0.3 | 5000 | 75±3 | 200 | 0.16 |
SYV-75-7-2 （7C-2V） | 7×0.4 | 2.4 | 7.25 | 192網 | <45度 | 1.05 | 10.3±0.3 | 5000 | 75±3 | 200 | 0.12 |
SYV-75-7-8 （7C-2V） | 1×1.15 | 2.5 | 7.25 | 192網 | <45度 | 1.05 | 10.3±0.3 | 5000 | 75±3 | 200 | 0.10 |
SYV-75-9-41 （9C-2V） | 1×1.37 | 3.2 | 9.0 | 208網 | <45度 | 1.18 | 12.2±0.4 | 5000 | 75±3 | 200 | 0.088 |
