產品描述

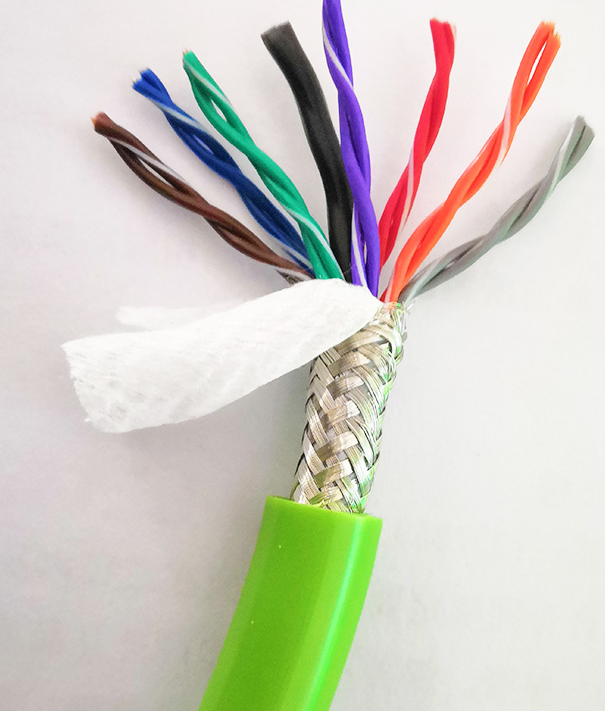

屏蔽拖鏈電纜TRVUSP-4*2*0.5
應用范圍
屏蔽拖鏈電纜TRVUSP-4*2*0.5專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統等。PUR護套材料耐磨、防水解、抗菌、阻燃等特性,
使用壽命長且質量穩定，進口PUR材質更加耐磨且耐惡劣環境，適用于室外
屏蔽拖鏈電纜TRVUSP-4*2*0.5技術要求
1、電纜允許彎曲半徑：（固定敷設）電纜外徑的4倍
（移動安裝）當行程＜10米時，彎曲半徑為：6.8×D
當行程≥10米時，彎曲半徑為：7.5×D
2、額定電壓為450/750V
3、電纜長期工作溫度：-40 ~ +100℃
4、***大移動速度:
架空速度：10m/s
滑行速度：6m/s
加速度：100m/s
5、彎曲壽命：50次/分鐘，＞600萬次
屏蔽拖鏈電纜TRVUSP-4*2*0.5產品結構
產品名稱
型號 | 名稱 |
TRVUSP | 特種PVC護套拖鏈屏蔽控制電纜 |
型號規格
型號 | 額定電壓 | 芯數 | 截面 |
TRVUSP | 450/750V | 2~61 | 0.75~2.5mm2 |
技術參數
型號 | 規格 | ***大外徑 | 近似重量 | 電纜承受***大拉力 |
TRVUSP | 4×0.75 | 9.5 | 94 | 67 |
TRVUSP | 6×0.75 | 11.7 | 122 | 97 |
TRVUSP | 8×0.75 | 12.3 | 131 | 121 |
TRVUSP | 12×0.75 | 15 | 167 | 178 |
TRVUSP | 18×0.75 | 17.2 | 196 | 249 |
TRVUSP | 20×0.75 | 17.8 | 203 | 277 |
TRVUSP | 25×0.75 | 18.8 | 216 | 338 |
TRVUSP | 4×1 | 9.9 | 98 | 80 |
TRVUSP | 6×1 | 12.3 | 130 | 116 |
TRVUSP | 8×1 | 13 | 139 | 145 |
TRVUSP | 12×1 | 15.9 | 179 | 214 |
TRVUSP | 18×1 | 18.3 | 210 | 302 |
TRVUSP | 20×1 | 18.9 | 217 | 336 |
TRVUSP | 25×1 | 19.9 | 232 | 411 |
TRVUSP | 4×1.5 | 10.6 | 108 | 105 |
TRVUSP | 6×1.5 | 13.3 | 144 | 154 |
TRVUSP | 8×1.5 | 14.2 | 155 | 195 |
TRVUSP | 12×1.5 | 17.5 | 199 | 288 |
TRVUSP | 18×1.5 | 20.6 | 240 | 424 |
TRVUSP | 20×1.5 | 21.4 | 251 | 478 |
TRVUSP | 25×1.5 | 22.8 | 270 | 592 |
TRVUSP | 4×2.5 | 12 | 127 | 154 |
TRVUSP | 6×2.5 | 15.5 | 173 | 227 |
TRVUSP | 8×2.5 | 16.5 | 186 | 290 |
TRVUSP | 12×2.5 | 20.6 | 240 | 430 |
TRVUSP | 18×2.5 | 25 | 304 | 662 |
TRVUSP | 20×2.5 | 25.8 | 308 | 733 |
TRVUSP | 25×2.5 | 27.2 | 328 | 896 |
交貨長度
1、交貨長度100米/圈，計量誤差不大于±0.5％
2、根據雙方協議，允許任何長度交貨
