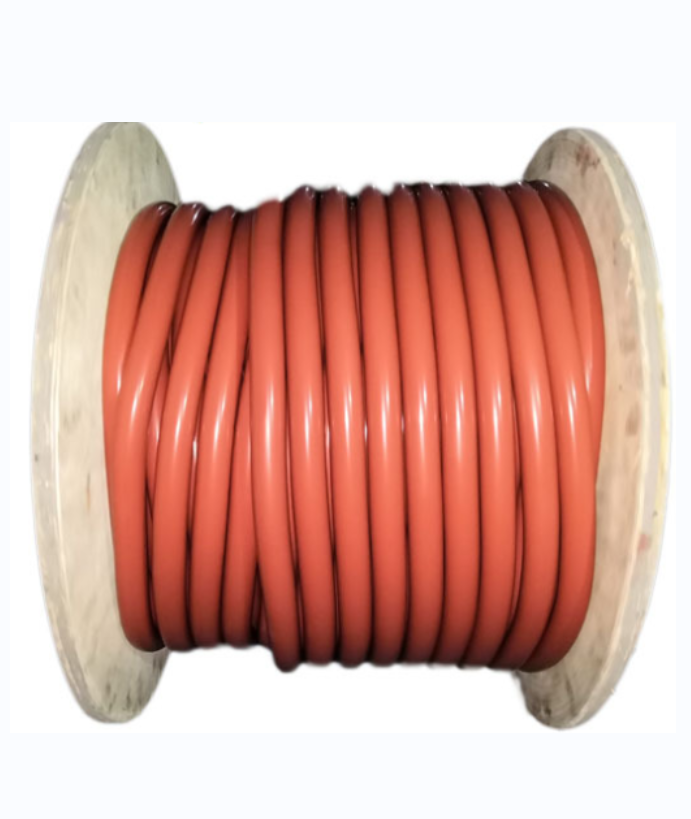

硅橡膠電纜YGC22-4*16
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一：硅橡膠電纜YGC22-4*16特點及用途
安徽硅橡膠絕緣護套系列電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：硅橡膠電纜YGC22-4*16產品執行標準：企業標準，參照：GB5023-2008或者GB12706-2008標準。
阻燃耐火特性試驗執行GB12666-90要求
三：硅橡膠電纜YGC22-4*16使用特性：
1． 交流額定電壓：U0/U 0.6/1KV
Z高工作溫度： 180℃
Z低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜Z小為電纜外徑的10倍
四：硅橡膠電纜YGC22-4*16基本型號及名稱
表1
型號 | 產品名稱 |
YGC | 硅橡膠絕緣硅橡膠護套電力電纜 |
YGCR | 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
YGCP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
YGC22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
JGG | 硅橡膠絕緣硅橡膠護套安裝線 |
JGGR | 硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
JGGP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
JHXG | 硅橡膠絕緣電機引接線 |
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
代號 | 代號含義 |
Y | 系列代號（移動軟電纜） |
G | 硅橡膠 |
C | 重型 |
22 | 鋼帶鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
J | 電機引接線 |
六：安徽硅橡膠絕緣護套系列電纜主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
