產品描述

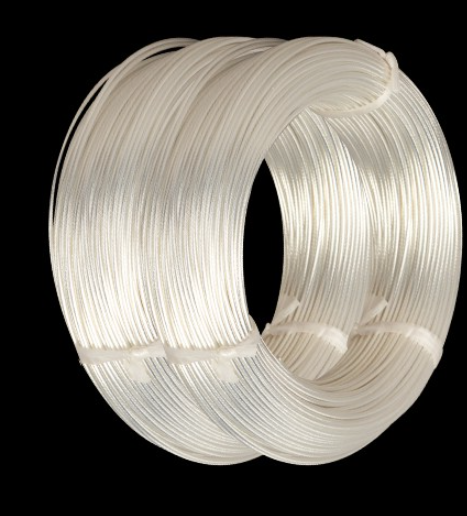

高溫電線FF46-2-1.5
一、產品特點及用途
高溫電線FF46-2-1.5廣泛用于飛機、衛星、火箭及其它飛行器，具有外徑小、重量輕、耐高溫、耐油、阻燃和其它化學藥品等優點，適用于環境溫度較高，條件惡劣的場所。
二、執行標準
高溫電線FF46-2-1.5按照中華人民共和國中國軍用標準GJB773制造
三、基本型號及名稱
型 號 | 名 稱 |
FF4-2 | 鍍銀銅芯F4絕緣電線 |
FF4P31-2 | 鍍銀銅芯F4絕緣鍍鎳銅線編織屏蔽電線 |
FF4H3-2 | 鍍銀銅芯F4絕緣F46護套電線 |
FF4H5-2 | 鍍銀銅芯F4絕緣F4帶護套電線 |
FF4P31H3-2 | 鍍銀銅芯F4絕緣鍍鎳銅線編織屏蔽F46護套電線 |
FF4P31H5-2 | 鍍銀銅芯F4絕緣鍍鎳銅線編織屏蔽F4帶護套電線 |
FF4P21H3-2 | 鍍銀銅芯F4絕緣鍍銀圓銅線編織屏蔽F46護套電線 |
FF4P21H5-2 | 鍍銀銅芯F4絕緣鍍銀圓銅線編織屏蔽F4生帶護套電線 |
FF46-2 | 鍍銀銅芯F46絕緣電線 |
FF46P21-2 | 鍍銀銅芯F46絕緣鍍銀圓銅線編織屏蔽電線 |
FF46P31-2 | 鍍銀銅芯F46絕緣鍍鎳圓銅線編織屏蔽電線 |
FF46H3-2 | 鍍銀銅芯F46護套電線 |
FF46P21H3-2 | 鍍銀銅芯F46絕緣鍍銀圓銅線編織屏蔽F46護套電線 |
FF46P31-H3-2 | 鍍銀銅芯F46絕緣鍍鎳圓銅線編織屏蔽F46護套電線 |
FF4-2Q | 鍍銀銅芯F4絕緣輕型電線 |
FF4P31-2Q | 鍍銀銅芯F4絕緣鍍鎳圓銅線編織屏蔽輕型電線 |
FF4H3-2Q | 鍍銀銅芯F4絕緣F46護套輕型電線 |
FF4H5-2Q | 鍍銀銅芯F4絕緣F4生帶護套輕型電線 |
FF4P31H3-2Q | 鍍銀銅芯F4絕緣鍍鎳銅線編織屏蔽F46護套輕型電線 |
FF4P31H5-2Q | 鍍銀銅芯F4絕緣鍍鎳銅線編織屏蔽F4生帶護套輕型電線 |
FF4P21H3-2Q | 鍍銀銅芯F4絕緣鍍銀銅線編織屏蔽F46護套輕型電線 |
FF4P21H5-2Q | 鍍銀銅芯F4絕緣鍍銀銅線編織屏蔽F4生帶護套輕型電線 |
FF46-2Q | 鍍銀銅芯F46絕緣輕型電線 |
FF46P31-2Q | 鍍銀銅芯F46絕緣鍍鎳銅線編織屏蔽輕型電線 |
FF46P31H3-2Q | 鍍銀銅芯F46絕緣鍍鎳銅線編織屏蔽F46護套輕型電線 |
FF46P21H3-2Q | 鍍銀銅芯F46絕緣鍍銀銅線編織屏蔽F46護套輕型電線 |
FF46-H3-2Q | 鍍銀銅芯F46絕緣F46護套輕型電線 |
四、代號名稱及含義
項 目 | 代 號 | 說 明 |
系列 | F | 航空航天用電線電纜 |
絕緣 | F4 | 聚四氟乙烯絕緣 |
F46 | 聚全氟乙丙烯絕緣 | |
屏蔽 | P21 | 鍍銀圓銅線編織屏蔽 |
P31 | 鍍鎳圓銅線編織屏蔽 | |
護套 | H3 | 聚全氟乙丙烯 |
H5 | 聚四氟乙丙烯生膠帶 | |
導體 | 1 | 鍍錫銅絲 |
2 | 鍍銀銅絲 | |
3 | 鍍鎳銅絲 |
五、電纜基本規格及結構參數
型 號 | 芯數 | 標稱截面mm2 |
FF4-3 FF4P31-3 | 1 | 0.2-6 |
FF4-2 FF4P31-2 FF4P21H3-2 FF4P31H3-2 FF4P21H5-2 | 1 | 0.2-6 |
2-3 | 0.2-2.5 | |
FF46-2 FF46P31-2 FF46P21-2 | 1 | 0.12-6 |
FF46H3 FF46H5-2 FF46P31H3-2 FF46P21H3-2 FF46P31H5-2 FF46P21H5-2 | 1 | 0.2-6 |
2-3 | 0.2-2.5 | |
FF4-2Q FF4P31-2Q | 1 | 0.035-1 |
FF4H3-2Q FF4H5-2Q FF4P31H3-2Q FF4P21H3-2Q FF4P31H5-2Q FF4P21H5-2Q | 1-3 | 0.035-1 |
FF46-2Q FF46P31-2Q | 1 | 0.12-1.5 |
FF46H3-2Q FF46P21H3-2Q FF46P21H5-2Q | 1-3 | 0.12-0.75 |
